玻璃鋼橋架施工標準
玻璃鋼橋架施工標準是根據施工環境不同來定制的，包含室內施工標準、戶外施工標準、接地施工標準和穿墻施工標準等，需要注意的是：建議購買含有國家標準的玻璃鋼橋架產品，這樣安全穩定性能會更佳。
玻璃鋼橋架室內施工標準
1）室內電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。
6）工程設計中對橋架安裝的要求是電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）電纜橋架應在具有腐蝕性液體管道上方。
（2）電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。
7）電纜橋架與管道之間最小距離見相關標準。
8）綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。
9）墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。
10）電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3.0m。垂直敷設時，其固定間距不宜大于2m。
電纜橋架穿墻的施工標準
1 電纜橋架從正常環境穿墻進入防火、防爆的環境時，墻上應安裝相應的密封裝置。
2 電纜橋架從室內穿墻至室外時，在墻的外側應采取防雨措施。
3 電纜橋架從室內穿墻至室外較高處安裝時，電纜橋架應下傾斜延長適當距離，然后再向上架設，符合安裝規范 同時防止雨水順電纜橋架流入室內。
4 電纜橋架過伸縮沉降縫時，電纜橋應斷開，斷開距離以100mm左右為宜
電纜橋架接地的施工要求
1、電纜橋架的跨接材料應按設計要求施工。若設計沒有具體要求，可按以下要求。
a. 鍍鋅電纜橋架之間可利用鍍鋅連接板作為跨接線，把橋架連成一體，在連接板兩端的兩只連接螺栓上加鍍鋅彈簧墊圈。
b. 涂漆和噴塑及噴涂其它絕緣物的橋架，應采用軟銅線跨接。跨接用的螺栓應鍍鋅，跨接導線端子與橋架接觸處，既要清除絕緣涂層，還要涂防銹導電膏。或委托制造廠在橋架上焊銅墊圈，保證電纜橋架之間跨接可靠。
c. 橋架經過建筑物變形縫和直線段超過30m，設補償裝置處，橋架間斷兩端應用軟銅導線跨接，并留有伸縮余量。
2、若設計要求把橋架作為接地干線的一部分，則要求遵守電纜橋架安裝規范 在接頭處的連接電阻不應大于0.00033Ω。若利用橋架連接板達不到這個要求，即使是鍍鋅橋架，也應用符合設計要求的軟銅導線跨接。
3、電纜橋架從始端到終端，至少有一處與接地干線可靠連接。
電氣豎井內使用玻璃鋼電纜橋架的標準
電氣豎井內所用的電纜橋架規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于800mm時,厚度不小于2.5mm。
電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm范圍內,切口應無卷邊毛刺。
防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。
豎井內的配電箱應有出廠合格證、生產許可證、“CCC”認證標志和認證證書復印件及試驗記錄。
電線、電纜及附件應選用符合國家現行技術標準的產品,并應有出廠合格證、“CCC”認證標志和認證證書復印件。電線、電纜橋架還應有生產許可證，符合電纜橋架的規格選擇 。
電氣豎井中使用的輔助材料:鉆頭、電焊條、氧氣、乙炔氣、調合漆、焊錫、焊劑、橡膠絕緣帶、塑料絕緣帶、黑膠布等。
金屬膨脹螺栓:根據允許拉力和剪力及設備的安裝孔徑確定。
接線端子:根據導線截面及導線根數選用相應規格的接線端子。
電纜橋架鍍鋅材料:鋼板、圓鋼、扁鋼、角鋼、螺栓、螺母、螺絲、墊圈、彈簧墊圈等金屬材料均應采用鍍鋅制品。
玻璃鋼橋架施工相關規定
1. 直線段玻璃鋼橋架長度超過30m，鋁合金或玻鋼制橋架長度超過15m時，設有伸縮節玻璃鋼橋架跨越建筑變形縫處設置補償裝置；
2．玻璃鋼橋架應在橋架接頭兩端0.5m處、每間距1.5～3m處、轉彎處、垂直橋架每隔1.5米處這些地方分別設置吊架或支架；
3. 吊架和支架安裝保持垂直、整齊、牢固、無歪斜現象；
4. 橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側；
5. 纜橋架應敷設在易燃易爆氣體管道和熱力管道的下方；
6. 金屬橋架及其支架全長應不少于2處接地或接零。
7. 金屬橋架間連接片兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓，并且連接片兩端跨接不小于4mm2的銅芯接地線；
8. 橋架安裝時：橋架左右偏差不大于50mm；橋架水平度每米偏差不應大于2mm；橋架垂直度偏差不應大于3mm

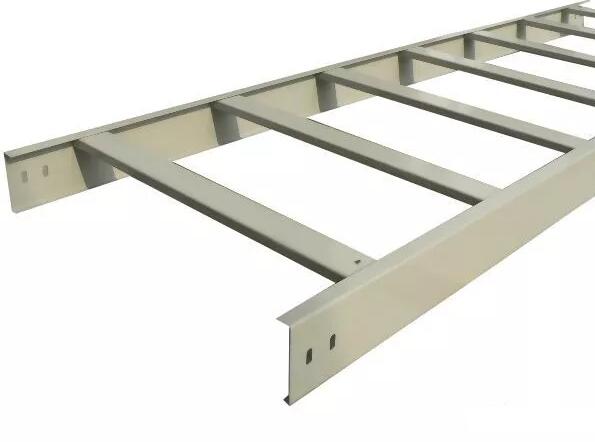

梯架：梯形電纜橋架直接承托電纜的部件的簡稱，由兩根縱向側邊與若干根橫檔構成的梯形部件

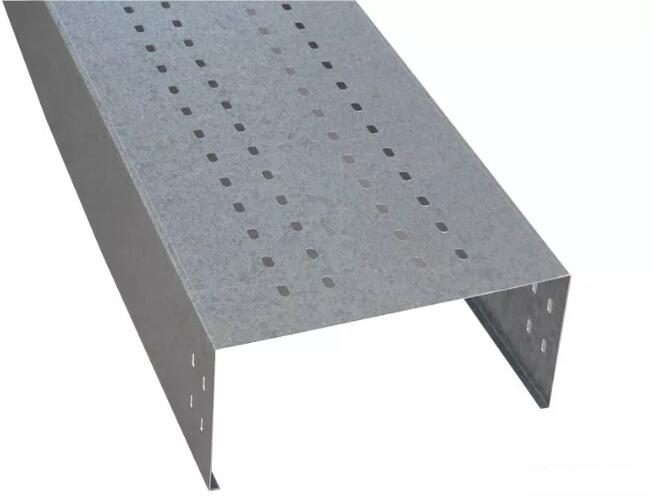

有孔托盤：有孔槽形電纜橋架直接承托電纜的部件的簡稱，由帶孔眼的底板和側邊所構成的或由整塊鋁合金板沖孔后彎曲制成底部有孔的槽形部件

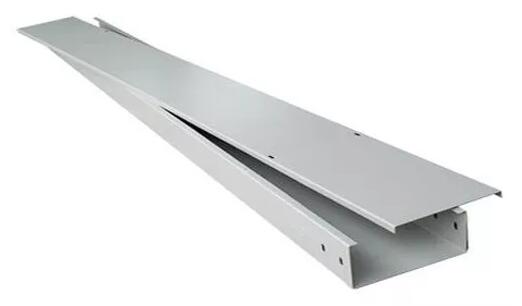

無孔托盤：無孔槽形電纜橋架直接承托電纜的部件的簡稱，由底板與側邊構成的或由整塊鋁合金板彎曲制成實底的槽形部件
直通：一段不能改變方向或幾何尺寸的用于直接承托電纜的剛性直線形部件
彎通：一段能改變方向的用于直接承托電纜的剛性非直線形部件
水平彎通：在同一水平面改變橋架方向的部件分為30度、45度、60度、90度四種
水平三通：在同一水平面以間隔90度分三個方向連接橋架的部件分為等寬變寬兩種
水平四通：在同一水平面以間隔90度分四個方向連接橋架的部件分為等寬變寬兩種
垂直上彎通：使橋架從水平面改變方向向上的部件
垂直下彎通：使橋架從水平面改變方向向下的部件
垂直三通：在同一垂直面以間隔90度分三個方向連接橋架的部件
變寬直通：同一平面連接不同寬度橋架的部件
支架:電纜橋架支承構件的簡稱，用于直接支承托盤梯架直通彎通的部件。有支架懸臂、支架吊架等基本型式
