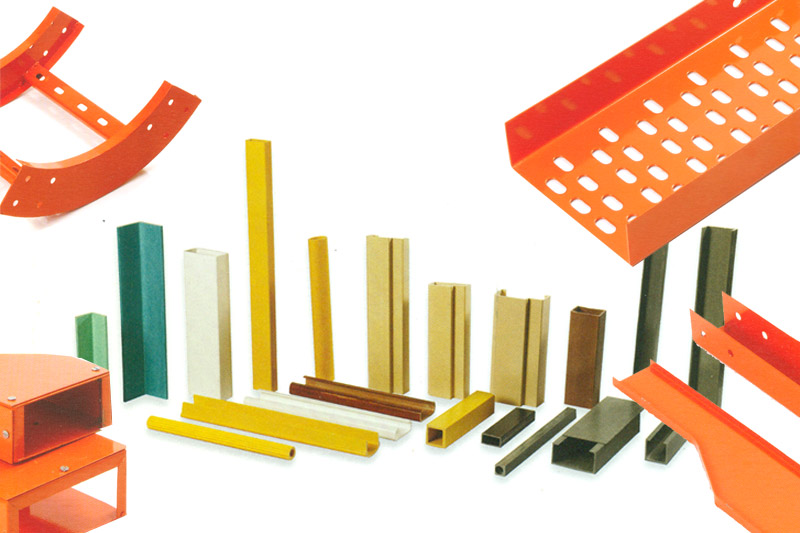

榫接玻璃鋼橋架
2018/6/4 12:51:18點擊：
一種輸電設備中使用的電纜橋架，一般的電纜橋架只是用絕緣鉚釘固定成型梯邊和梯棍，成型梯邊和梯棍的固定都是絕緣鉚釘固定的，使用時間一長，或者有震動現象發生，絕緣鉚釘就會慢慢向外滑出來使成型梯邊和梯棍之間的連接松動，或者使成型梯邊和梯棍之間不連接，很有可能造成電纜線的損壞。
針對現有的電纜橋架，成型梯邊與梯棍之間固定不緊密的問題，本產品提出了一種榫接玻璃鋼橋架，用榫接塊榫接絕緣鉚釘與成型梯邊的下?lián)蹰堋?/span>
為解決以上技術問題，本產品提供的技術方案是：
一種榫接玻璃鋼橋架，其特征在于，包括兩個成型梯邊，所述成型梯邊采用玻璃纖維和膠衣材料，使用加熱爐具成型拉制，成型梯邊的兩端均設有多個第三連接孔，成型梯邊上設有多個水平間隔設置的第二連接孔，兩個成型梯邊之間設有多個水平的梯棍，所述多個梯棍之間等間隔平行設置，梯棍呈長方體，梯棍采用玻璃纖維和膠衣配方，用加熱爐摸具成型拉制，其所呈長方體的長度為LI，Ll=295mm，寬度為L2，L2=30mm，梯棍為中空結構，其兩端設有第一連接孔，梯棍和成型梯邊通過第一連接孔與第二連接孔由絕緣鉚釘固定連接；
所述成型梯邊的上端設有上擋檐，下端設有下?lián)蹰埽錾蠐蹰芟露嗣娴膬啥嗽O有第一凸起，所述下?lián)蹰芡鈧?cè)設有一個第二凸起，所述的第一凸起與第二凸起均呈半圓柱體，所述下?lián)蹰軆?nèi)側設有第一榫接槽，梯棍的下端面與下?lián)蹰艿纳隙嗣尜N合；
所述絕緣鉚釘包括絕緣鉚釘帽和絕緣鉚釘桿，，厚度為L3，L3=8mm，所述絕緣鉚釘桿的長度為L4，L4=30mm，絕緣鉚釘桿上設有第二榫接槽，所述第一榫接槽的中心與第二榫接槽的中心在同一豎直線上，絕緣鉚釘和下?lián)蹰苤g設有榫接塊，所述榫接塊采用膠木，用加熱爐摸具壓制成型，榫接塊的兩端與第一榫接槽、第二榫接槽過盈配合，絕緣鉚釘和成型梯邊通過榫接塊相連，絕緣鉚釘和榫接塊呈直角90°；
第一連接孔的半徑等于第二連接孔的半徑等于9mm，絕緣鉚釘帽的半徑為11mm；
上擋檐與下?lián)蹰芷叫性O置，上擋檐與成型梯邊垂直設置。
本產品的有益效果為：
一種榫接玻璃鋼橋架，將榫接玻璃鋼橋架放置在高處，榫接玻璃鋼橋架與榫接玻璃鋼橋架之間通過第三通孔連接，電線通過梯棍設置在高處，防止電線過低而產生漏電現象，從而造成人員的傷亡，上擋檐兩端有半圓柱體凸起，下?lián)蹰芡鈧?cè)有半圓柱體凸起，榫接玻璃鋼橋架與榫接玻璃鋼橋架對接時，不容易向兩側滑動，成型梯邊和梯棍通過絕緣鉚釘連接，并通過榫接塊，將絕緣鉚釘和成型梯邊榫接，其一，提高了絕緣鉚釘、成型梯邊的運動同步性，避免了因橋架晃動二導致的絕緣鉚釘?shù)乃蓜樱涠^緣鉚釘?shù)目v深被限定，絕緣鉚釘不易松脫，保證了橋架整體的穩定性和抗震性能，從而提高了橋架的結構穩定性和使用安全性，梯棍為中空結構，減輕了榫接玻璃鋼橋架整體的重量，防止榫接玻璃鋼橋架因為過重，造成從高處掉落下來，使榫接玻璃鋼橋架和電線造成損壞，避免了資源的浪費。
附圖說明
圖1本產品立體圖。
圖2成型梯邊與梯棍連接圖。
圖3梯棍結構圖。
圖4絕緣鉚釘與榫接塊連接圖。
為解決以上技術問題，本產品提供的技術方案是：
一種榫接玻璃鋼橋架，其特征在于，包括兩個成型梯邊，所述成型梯邊采用玻璃纖維和膠衣材料，使用加熱爐具成型拉制，成型梯邊的兩端均設有多個第三連接孔，成型梯邊上設有多個水平間隔設置的第二連接孔，兩個成型梯邊之間設有多個水平的梯棍，所述多個梯棍之間等間隔平行設置，梯棍呈長方體，梯棍采用玻璃纖維和膠衣配方，用加熱爐摸具成型拉制，其所呈長方體的長度為LI，Ll=295mm，寬度為L2，L2=30mm，梯棍為中空結構，其兩端設有第一連接孔，梯棍和成型梯邊通過第一連接孔與第二連接孔由絕緣鉚釘固定連接；
所述成型梯邊的上端設有上擋檐，下端設有下?lián)蹰埽錾蠐蹰芟露嗣娴膬啥嗽O有第一凸起，所述下?lián)蹰芡鈧?cè)設有一個第二凸起，所述的第一凸起與第二凸起均呈半圓柱體，所述下?lián)蹰軆?nèi)側設有第一榫接槽，梯棍的下端面與下?lián)蹰艿纳隙嗣尜N合；
所述絕緣鉚釘包括絕緣鉚釘帽和絕緣鉚釘桿，，厚度為L3，L3=8mm，所述絕緣鉚釘桿的長度為L4，L4=30mm，絕緣鉚釘桿上設有第二榫接槽，所述第一榫接槽的中心與第二榫接槽的中心在同一豎直線上，絕緣鉚釘和下?lián)蹰苤g設有榫接塊，所述榫接塊采用膠木，用加熱爐摸具壓制成型，榫接塊的兩端與第一榫接槽、第二榫接槽過盈配合，絕緣鉚釘和成型梯邊通過榫接塊相連，絕緣鉚釘和榫接塊呈直角90°；
第一連接孔的半徑等于第二連接孔的半徑等于9mm，絕緣鉚釘帽的半徑為11mm；
上擋檐與下?lián)蹰芷叫性O置，上擋檐與成型梯邊垂直設置。
本產品的有益效果為：
一種榫接玻璃鋼橋架，將榫接玻璃鋼橋架放置在高處，榫接玻璃鋼橋架與榫接玻璃鋼橋架之間通過第三通孔連接，電線通過梯棍設置在高處，防止電線過低而產生漏電現象，從而造成人員的傷亡，上擋檐兩端有半圓柱體凸起，下?lián)蹰芡鈧?cè)有半圓柱體凸起，榫接玻璃鋼橋架與榫接玻璃鋼橋架對接時，不容易向兩側滑動，成型梯邊和梯棍通過絕緣鉚釘連接，并通過榫接塊，將絕緣鉚釘和成型梯邊榫接，其一，提高了絕緣鉚釘、成型梯邊的運動同步性，避免了因橋架晃動二導致的絕緣鉚釘?shù)乃蓜樱涠^緣鉚釘?shù)目v深被限定，絕緣鉚釘不易松脫，保證了橋架整體的穩定性和抗震性能，從而提高了橋架的結構穩定性和使用安全性，梯棍為中空結構，減輕了榫接玻璃鋼橋架整體的重量，防止榫接玻璃鋼橋架因為過重，造成從高處掉落下來，使榫接玻璃鋼橋架和電線造成損壞，避免了資源的浪費。
附圖說明
圖1本產品立體圖。
圖2成型梯邊與梯棍連接圖。
圖3梯棍結構圖。
圖4絕緣鉚釘與榫接塊連接圖。
